7570rpm 3.7V 코어리스 브러쉬 모터 1625 탄소 브러쉬 모우터
상세 정보 |
|||
정격 전압: | 12V 또는 요구로서 | 정격 전력: | 4.8W |
---|---|---|---|
정격 토크: | 15kg.cm 또는 요구로서 | 무료 부하 속도: | 24rpm |
정격 전류: | 60mA 또는 요구로서 | 모터 사이즈: | 22*25mm 또는 22*32mm |
상품명: | 22 밀리미터 dc 기어 들 모우터, 24rpm 솔 코어레스 모터 | 용법: | 5G 안테나 스테이션, 잠금장치, 피츠 카메라, 자동 판매기 |
하이 라이트: | 22mm 브러시 코어리스 DC 모터,CCW 브러시 코어리스 DC 모터,4.8W 브러시 코어리스 모터 |
제품 설명

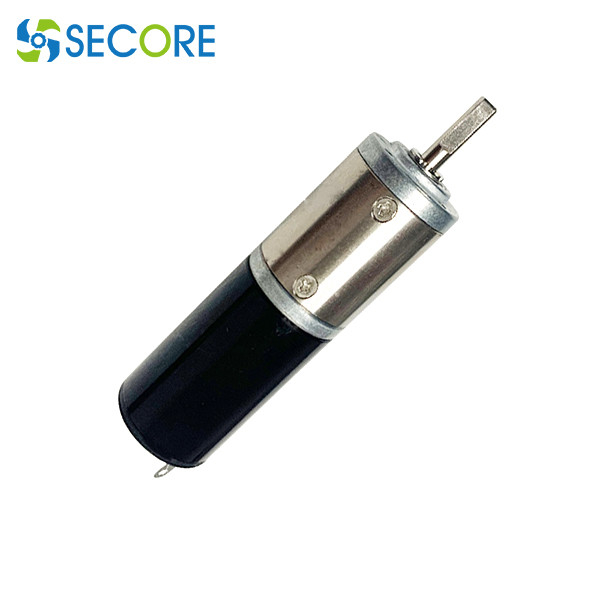

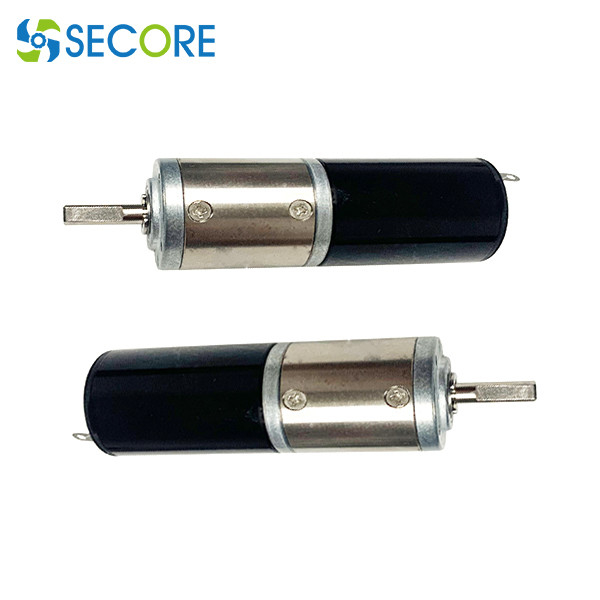

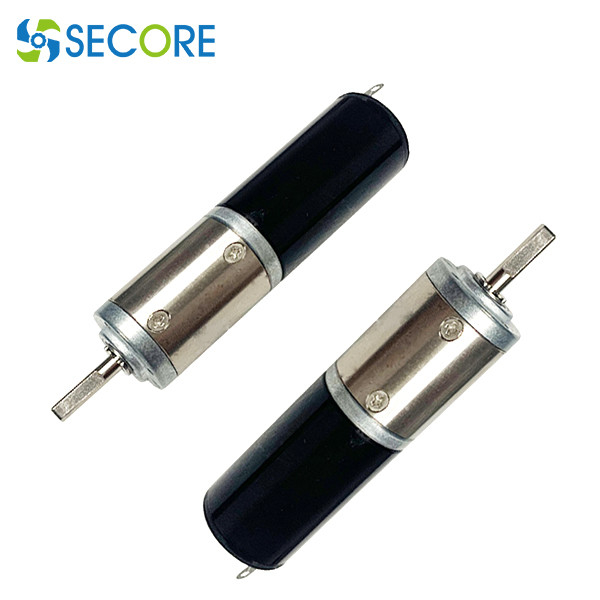

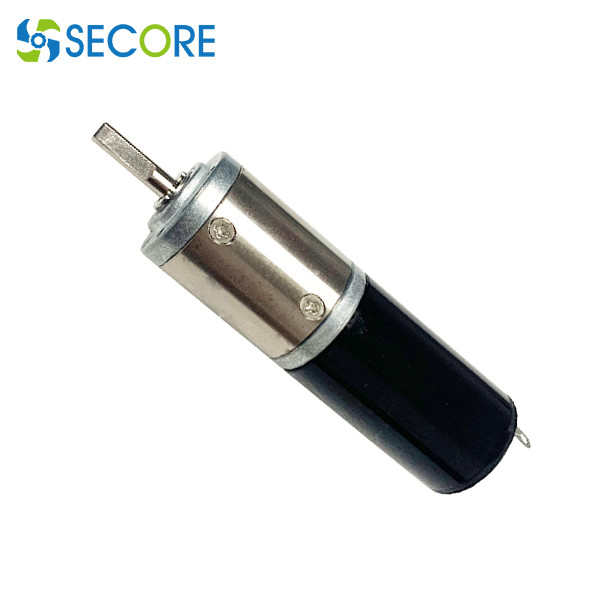

80% 고능률을 가진 Mirco 22mm 고품질 솔 Coreless Dc 모터 CW CCW
브러시 DC 모터 매개변수:
모터 모델 번호 | 정격 전압 | 무부하 | 최대 효율성 | 출력 파워 | 능률 | 마구간 | 직경*L1 | ||||
속도 | 현재의 | 속도 | 토크 | 현재의 | 토크 | 현재의 | |||||
VDC | ±10% r/min | 엄마 | ±10% r/min | g.cm | 엄마 | 여 | % | g.cm | ㅏ | mm | |
SC-CL-2225 | 6 | 4900 | 35 | 4040 | 20 | 200 | 0.85 | 70 | 115 | 1 | 22*25 |
SC-CL-2225 | 12 | 10200 | 42 | 8360 | 50 | 480 | 4.4 | 78 | 275 | 2.5 | |
SC-CL-2225 | 12 | 10500 | 35 | 9200 | 50 | 500 | 4.8 | 83 | 400 | 3.7 | |
SC-CL-2232 | 삼 | 6500 | 114 | 5550 | 50 | 1240 | 2.9 | 80 | 340 | 7.9 | 22*32 |
SC-CL-2232 | 6 | 6300 | 51 | 5100 | 67 | 800 | 5.8 | 79 | 360 | 4 | |
SC-CL-2232 | 12 | 8630 | 45 | 7385 | 73 | 600 | 5.6 | 80 | 500 | 3.8 | |
SC-CL-2232 | 24 | 6100 | 20 | 4630 | 85 | 250 | 4.1 | 74 | 340 | 0.96 | |
SC-CL-2232 | 24 | 9200 | 36 | 8000 | 73 | 320 | 6.1 | 80 | 560 | 62.4 |
모터 유형 | 코어리스 브러시 모터 | ||||
브러시 구조 | 카본 브러시 모터 기어 구멍 직경 θ2 | ||||
주요 출력 성능 | 관계형 익스프레스 | ||||
무부하 속도(rpm) | n=n1/i (n1=모터 자유부하 속도, i=비) |
||||
부하 토크(g.cm) | T=T1*i*η (T1=모터 토크, i=비율, η=기어박스 효율) |
||||
부하 속도(rpm) | n=n2/i (n2=모터 부하 속도, i=비) |
단계 | 기어비 | 기어박스 길이 | 정격 토크 | 단시간 토크 | 능률 | ||
1 | 3.71 | 4.29 | 5.18 | 21.8 | 80-300g.cm | 2kg.cm | 94% |
2 | 13.73 | 15.88 | 19.2 | 27.2 | 0.5-2kg.cm | 3kg.cm | 88% |
18.37 | 22.21 | 26.85 | |||||
삼 | 50.9 | 58.86 | 71.17 | 32.6 | 1.5-3kg.cm | 8kg.cm | 83% |
68.07 | 82.3 | 99.51 | |||||
78.72 | 95.18 | 115.08 | |||||
4 | 188.61 | 218.12 | 263.73 | 38 | 3-8kg.cm | 15kg.cm | 78% |
252.25 | 304.99 | 368.76 | |||||
291.72 | 352.81 | 426.46 | |||||
515.63 | 337.35 | 407.89 | |||||
493.18 | 596.3 | 720.98 | |||||
5 | 698.99 | 808.31 | 977.36 | 43.4 | 3-8kg.cm | 15kg.cm | 73% |
934.81 | 1130.27 | 1366.60 | |||||
1081.07 | 1307.11 | 1580.41 | |||||
1910.86 | 1250.2 | 1511.61 | |||||
1827.68 | 2209.83 | 2672.01 | |||||
1445.8 | 1748.12 | 2113.63 | |||||
2555.57 | 3089.91 | 3735.98 |
